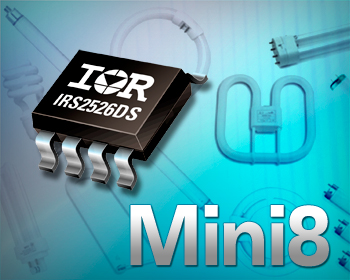

IRS2526DS Mini8 Микросхема балласта люминесцентных ламп повышает эффективность систем освещения

Компания International Rectifier выпустила новую микросхему управления балластами компактных люминесцентных ламп IRS2526DS ‘Mini8’, которая характеризуется широкими возможностями программирования и высокой степенью точности и управления любых типов люминесцентных ламп. Новые микросхемы управления ламп балластами выпускаются в компактных корпусах SO-8 и позволяют уменьшить число компонентов разработки, упростить схемотехнику балласта и повысить эффективность.

Микросхема IRS2526DS является полумостовым 600 В драйвером со скважностью 50% и предназначена  для управления лампой в резонансном режиме посредством изменения рабочей частоты. Высокоточный генератор управляется одиночным входом (с преобразованием аналоговый сигнал – частота), который также используется для установки различных рабочих частот электронного балласта. Встроенные функции защиты предотвращают такие сбои в работе системы освещения, как обрыв питания, отсутствие поджига лампы, обрыв нити накаливания и конец срока службы. Новые приборы также содержат встроенный частотный корректор для уменьшения электромагнитных помех, контроль поджига для сокращения размера индуктивности и детектор завершения срока эксплуатации лампы.

Микросхема балласта IRS2526DS выгодно отличается от аналогичных решений в 8-выводном корпусе благодаря своему встроенному расширенному функционалу. Микросхема проста в применении и даст возможность производителю разработать эффективное решение для электронного балласта лампы в кратчайшие сроки.

Микросхемы IRS2526DS представляют третье поколение приборов International Rectifier для балластов ламп. Аналогичная технология ранее использовалась разработчиками компании в микросхеме балластов люминесцентных ламп с контроллером коррекции коэффициента мощности IRS2580DS ‘Combo8’. Новые приборы IRS2526DS предназначены для применений, не требующий коррекции коэффициента мощности или уже имеющих встроенный PFC контроллер.

Технические характеристики

Инструменты разработчика
Компания International Rectifier также выпускает плату для разработки электронных ламп балластов на основе микросхемы IRS2526DS - IRPLMB7E. Плата предназначена для разработки балласта 220 В/50 Гц люминесцентной лампы мощностью 18 Вт и имеет программное обеспечение Ballast Design Assistant (BDA) V5.0.
