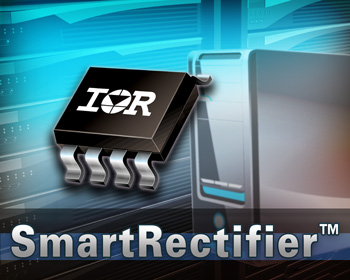

Микросхема SmartRectifier с функцией SYNC

Компания International Rectifier расширила семейство микросхем SmartRectifier высокоскоростным контроллером IR1169 для обратноходовых, прямоходовых и полумостовых конвертеров, используемых в AC-DC адаптерах, компьютерах, серверах и телекоммуникационных импульсных источниках питания.

Микросхема контроллера IR1169 имеет функцию SYNC, которая выключает транзистор синхронного выпрямителя для предотвращения прохождения обратного тока в режиме непрерывной проводимости, тем самым улучшая функциональность и надежность изделия. В отличие от существующих на рынке решений, новые приборы используют прямое измерение тока с помощью емкостной связи для упрощения схемотехники и уменьшения конечной стоимости системы.

Несмотря на то, что синхронные выпрямители позволяют значительно экономить энергию по сравнению с традиционными решениями на диодах, большинство методов синхронного выпрямления тяжело реализуемы и требуют большого числа компонентов обвязки. Приборы IR1169 SmartRectifier характеризуются повышенной плотностью мощности для достижения еще большого КПД в обратноходовых, прямоходовых и полумостовых топологиях конвертеров, одновременно упрощая схемотехническое решение и уменьшая количество внешних компонентов.

Контроллеры IR1169 также отличаются повышенной эффективностью преобразования при использовании на малых нагрузках, стойкостью к шумам и надежной работой как в блоках с фиксированной, так и переменной частотой. В число других ключевых особенностей контроллеров входит максимальная частота переключения 500 кГц, защита от пониженного напряжения питания, выключение при пиковом токе затвора 4А, маломощный запуск, низкий потребляемый ток, защелка затвора 10.7 В, задержка прохождения сигнала 50 нс и широкий диапазон питающего напряжения от 11 до 20 В. Для разработчиков предлагается плата IRAC1169-TO220.
